خط إنتاج إعادة تدوير المبرد 1000 كجم / ساعة من النوع الجاف

منتوج وصف

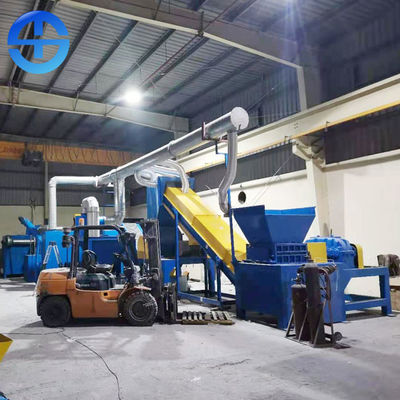

خط إنتاج إعادة تدوير المبرد 1000 كجم / ساعة من النوع الجاف

تم تصميم خط الإنتاج هذا وتصنيعه خصيصًا لفصل النحاس والألمنيوم والحديد عن نفايات مكيف الهواء ومبرد السيارة.بعد تكسير وغربلة وفصل مشعات النفايات ، يمكن أن تصل كفاءة الغربلة والفصل للنحاس والألمنيوم والحديد إلى 98٪.لذلك ، بالمقارنة مع طريقة التفكيك والفصل اليدوي التقليدية ، فإن المعدات سوف تقلل بشكل كبير من تكلفة الإنتاج.

ملامح مصنع إعادة تدوير المبرد

1. تكمن مزايا عملية المعالجة لدينا مقارنة مع تلك الخاصة بالدول الأوروبية والأمريكية في: تقليل عدد التكسير ، ضمان فصل المواد في الحالة القصوى ، وذلك لتقليل إنتاج مسحوق النحاس ومسحوق الألمنيوم ، وتحسين معدل الاسترداد.

2. من أجل تحسين كفاءة العمل ، يمكن وضع المواد التي تحتوي على إطار حديدي مباشرة في الآلة للمعالجة.تم اعتماد تصميم محورين للدموع الواحدة ، والتي تتميز بضوضاء منخفضة وعزم دوران مرتفع ويمكن أن تمزق المبرد بحجم كبير (سمك أقل من 80 مم)

3. تم تحسين دقة الفصل باستخدام طاقة الرياح والجاذبية النوعية مرتين.يمكن أن تصل درجة نقاء النحاس والألمنيوم إلى 99٪.

4. يتم تشغيل الجهاز بضغط سلبي مغلق ومجهز بنظام إزالة الضغط الإعصاري.يتم حل إزالة الغبار وتقليل فقد الألومنيوم.

5. يتم التحكم في حجم فصل النفخ والاهتزاز عن طريق محول التردد ، وهو مناسب للضبط والتحكم.

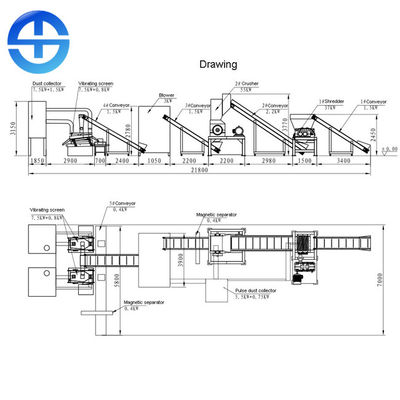

المكونات الرئيسية لمصنع إعادة تدوير المبرد

يمكن تقسيم خط الإنتاج هذا إلى الأجزاء التالية وفقًا للعملية التكنولوجية.

1. 1 # الحزام الناقل: 1 مجموعة

الناقل عبارة عن حزام مطاطي قياسي وطني ، وقوته أعلى بكثير من تلك الموجودة في الحزام المطاطي العادي.يتم تحريك الحزام بواسطة محرك 1.5KW.يتم تثبيت سلسلة من البكرات تحت الحزام المطاطي المسطح لدعم الحزام المسطح.يمكن للحزام الناقل نقل مشعات النفايات التي يصل عرضها إلى 900 مم / سماكة إلى آلة التقطيع.

2. 1 # آلة تمزيق العمود المزدوج: 1 مجموعة

يتم استخدام آلة التقطيع لسحق قطع كبيرة من مشعاع النفايات إلى قطع صغيرة من المعدن.إن آلة التقطيع ذات هيكل مزدوج ، مدفوعة بمحرك 45KW ، مع قدرة معالجة تصل إلى 2000kg كل ساعة.

3. 2 # الحزام الناقل: 1 مجموعة

الناقل مشابه للحزام الناقل رقم 1 ، مدفوع بمحرك 2.2 كيلو وات ، يستخدم لنقل قطع معدنية صغيرة من آلة التقطيع 1 # إلى 2 # كسارة.

4. 2 # الكسارة: 1 مجموعة

يتم استخدام الكسارة لمزيد من سحق القطع المعدنية الصغيرة من آلة التقطيع رقم 1 إلى قطع 10-30 مم من أجل الغربلة والفصل.تعتمد الكسارة على هيكل اختبار تكسير المطرقة ، والذي يمكن أن يقلل بشكل فعال من فقدان المواد.

5.3 # الحزام الناقل: 1 مجموعة

يكون الناقل مشابهًا للناقل رقم 1 ، والذي يستخدم لنقل قطع معدنية صغيرة من كسارة 2 # إلى المنفاخ.

6.منفاخ: 1 مجموعة

يستخدم المنفاخ لفصل المعادن الأخف (رقائق الألمنيوم) عن الخلائط المعدنية الصغيرة.

7.4 # الحزام الناقل: 1 مجموعة

هذا الحزام مشابه للناقل رقم 1 ويستخدم لنقل الخليط المعدني الصغير المتبقي إلى آلة غربلة الاهتزاز.

8.شاشة تهتز: 2 مجموعات

يتم استخدام آلة غربلة الاهتزاز لفصل النحاس الثقيل والخفيف والألمنيوم.يتم تثبيت مروحة شفط على آلة غربلة الاهتزاز ، وسوف تقوم آلة شفط الهواء بضخ كل الغبار في جهاز تجميع الغبار من خلال مجرى الهواء.

9.5 # الحزام الناقل: 1 مجموعة

الناقل عبارة عن جهاز نقل قابل للتعديل بالسرعة يتم ترتيبه أفقيًا تحت مخرج شاكر.تسقط جميع القطع الصغيرة من المعادن الثقيلة من غربال شاكر على حزام النقل ، وهو أمر مريح للعمال للاختيار.

10.فاصل مغناطيسي: 1 مجموعة

يستخدم هذا الجهاز لاستخراج الحديد الصغير مثل المعادن من خليط معدني صغير.من أجل ضمان انتقاء جميع القطع الصغيرة من المعادن الحديدية ، تم تثبيت مجموعتين من أجهزة امتصاص الحديد فوق الناقل 5 #.

11.جامع الغبار: 1 مجموعة

يتكون مجمع الغبار من مجمع الغبار الحلزوني ومجمع الغبار النبضي ، والذي يستخدم لجمع جميع أنواع الغبار الخفيف وإبعاد الموظفين عن تداخل الغبار.

12.نظام التحكم الإلكتروني: 1 مجموعة

يتم استخدام نظام التحكم الإلكتروني للتحكم في الارتباط والعمل الفردي لكل مكون في الفاصل ، ولتشخيص تشغيل كل مكون.

البيانات الفنية لمصنع إعادة تدوير المبرد
