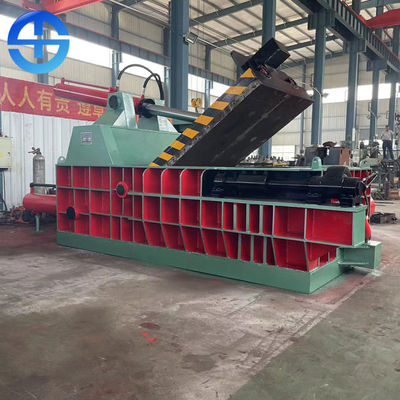

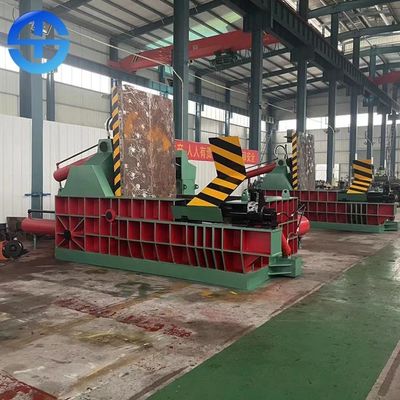

8-10 طن / يوم حجم بالة 500 * 500 مم آلة إعادة تدوير الخردة المعدنية
تفاصيل المنتج:
| مكان المنشأ: | تشنغتشو ، الصين |
| اسم العلامة التجارية: | TMS |
| إصدار الشهادات: | CE, ISO |
| رقم الموديل: | 2500 ب |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD51000-53600 per set |
| تفاصيل التغليف: | حاوية كاملة 40'GP لآلة إعادة تدوير الخردة المعدنية |
| وقت التسليم: | 30 يوم عمل |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| العنصر: | آلة المكبس المعدنية | إستعمال: | الصحافة قصاصات في بالة |
|---|---|---|---|
| سلطة: | 22kw + 22kw | الضغط الاسمي: | 250 طن |
| صندوق المواد: | 2000 * 1400 * 900 مم | حجم بالة: | 500 * 500 مم |
| وزن البالة: | 600-1000 كجم (نحاس خردة) | بالة من: | دوران |
| تسليط الضوء: | 500 * 500mm خردة المعادن المكبس,10 طن / يوم خردة المعادن المكبس,8 طن / يوم الخردة المعدنية المكبس |
||
منتوج وصف
8-10 طن / يوم بالة حجم 500 * 500 مم آلة إعادة تدوير الخردة المعدنية
إدخال آلة المكبس المعدني
يمكن لآلة إعادة تدوير الخردة المعدنية بثق جميع أنواع النفايات المعدنية (الخردة ، الحلاقة ، خردة الفولاذ ، خردة الألومنيوم ، خردة النحاس ، خردة الفولاذ المقاوم للصدأ ، سيارة الخردة ، إلخ) إلى شحنة مؤهلة من مكعبات ، مثمنة ، أسطوانية وأشكال أخرى ، والتي لا يمكن يقلل فقط من تكاليف النقل والصهر ، ولكن أيضًا يحسن سرعة الشحن.تستخدم هذه السلسلة من مكبس البالات بشكل أساسي في مصانع الصلب ، وصناعة إعادة التدوير ، وصناعة المعادن غير الحديدية وصهر المعادن الحديدية.
| الأب رقم. | أكتب اسم | النموذج أو البيانات | |||
| الاسطوانة الرئيسية | اسطوانة جانبية | اسطوانة الغطاء | اسطوانة البالة | ||
| 1 | الضغط الاسمي | 2500 كيلو نيوتن | 2 * 1300 كيلو نيوتن | 800 كيلو نيوتن | 306 كيلو نيوتن |
| 2 | القطر الداخلي للأسطوانة | Φ 340 ملم | 2 * φ 250 مم | Φ200 ملم | Φ125 ملم |
| 3 | قطر المكبس | Φ220 مم | φ160 ملم | Φ140 ملم | Φ70 ملم |
| 4 | السكتة الدماغية | 800 مم | 1650 ملم | 1510 ملم | 295 ملم |
| 5 | نظام Max.pressure | 25 ميجا باسكال | 25 ميجا باسكال | 25 ميجا باسكال | 25 ميجا باسكال |
| 6 | كثافة البالة | ≥1.8 طن / متر مكعب (مادة خفيفة ورقيقة) | |||
| 7 | قوة المحرك | 2 * 22 كيلو واط -6 (380 فولت / 50 هرتز) | |||
| 8 | مضخة وقود | 2 * HY160 | |||
| 9 | وقت دورة واحدة | 110 ثانية (بدون تحميل) | |||
| 10 | حجم صندوق المواد | 2000 * 1400 * 900 مم | |||
| 11 | حجم بالة | 500 * 500 * (400-1000) ملم | |||
| 12 | وزن البالة | 600-1000 كجم (نحاس خردة) | |||
| 12 | بالة من | الجانب للخارج بالة | |||
| 13 | وضعية التشغيل | يدوي (مع طاولة التشغيل) | |||
| 14 | إنتاجية | 8-10 طن / يوم (نحاس خردة) | |||
| 15 | حجم الآلة | الجسم: 5400 * 3800 * 2500 مم صندوق الزيت: 1600 * 1300 * 1600 مم | |||
| 16 | آخر | توجد شفرات على جانبي غطاء الباب وصندوق المواد | |||
سمة من سمات آلة المكبس المعدنية
1. جميع الموديلات مدفوعة بالضغط الهيدروليكي ويمكن تشغيلها يدويًا أو التحكم فيها تلقائيًا بواسطة PLC.
2. طرق التدوير تشمل الدوران والدفع الجانبي والدفع للأمام والاختيار اليدوي.
3. تتوفر مجموعة متنوعة من النماذج: ضغط مختلف ، حجم صندوق المواد ، حجم وشكل الرزمة.
4. في حالة عدم وجود مصدر طاقة ، يمكن استخدام محرك الديزل كطاقة.
ملاحظة: يمكن تخصيص حجم صندوق المواد والبالة وفقًا للاحتياجات الفعلية للعملاء.
هيكل آلة المكبس المعدني
1. تتكون الآلة الرئيسية من الإطار ، وغطاء الباب ، وأسطوانة الغطاء ، والأسطوانة الرئيسية ورأس الضغط الرئيسي ، والأسطوانة الجانبية ورأس الضغط الجانبي ، وأسطوانة تدوير البالات ، وآلة تدوير البالات ، إلخ.
1) يتكون الإطار من ألواح الجدار الأساسية واليمنى واليسرى ولوحة الغطاء وقوس الأسطوانة الرئيسية وإطار الأسطوانة الجانبي وما إلى ذلك. يتكون الصندوق المضغوط من ألواح الجدار الأساسية واليمنى واليسرى وغطاء الباب ورأس الضغط الرئيسي ورأس الضغط الجانبي و دوران اللوحة وما إلى ذلك ، يتم تثبيت كل جزء (باستثناء دوران اللوحة) بلوحة بطانة مقاومة للتآكل من خلال الكربنة والتبريد.
2) غطاء الباب واسطوانة الغطاء.يجب أن يكون غطاء الباب مفصلاً بغطاء عمود الدوران على ألواح الحائط اليمنى واليسرى ، كما يجب توصيل أسطوانة الغطاء بمفصلة مع دعامة شعاع بواسطة دبوس ، ويجب توصيل شبشب من غطاء الباب (يجب تثبيت نهاية مدببة في الطرف الأمامي) مع رأس قضيب المكبس من أسطوانة الغطاء ، تحت حركة أسطوانة الغطاء ، تم الانتهاء من إغلاق وفتح غطاء الباب ، في هذا الوقت ، يسري تأثير القفل المحكم والقفل السائب.
3) الاسطوانة الرئيسية ورأس الضغط الرئيسي.يجب تثبيت الأسطوانة الرئيسية في الجزء السفلي من دعامة أسطوانة الغطاء ، ويجب توصيل رأس الضغط الرئيسي بقضيب المكبس للأسطوانة الرئيسية مع المسمار ، وتحت تأثير التقدم والتراجع للأسطوانة الرئيسية ، والانتهاء من تأثير الارتداد والعودة لكتلة البالة.
4) الاسطوانة الجانبية ورأس الضغط الجانبي.يجب تثبيت الأسطوانة الجانبية في الجزء السفلي من دعامة أسطوانة الغطاء ، ويجب توصيل رأس الضغط الجانبي بقضيب المكبس للأسطوانة الجانبية مع المسمار ، وتحت تأثير التقدم والتراجع للأسطوانة الجانبية ، والانتهاء من الضغط المسبق وعودة كتلة البالة.
5) اسطوانة تدوير البالة وآلية تدوير البالة.يجب تثبيت أسطوانة تدوير البالة وآلية تدوير البالة في مقابل الأسطوانة الرئيسية ، ويتم الانتهاء من عملية الدوران وإعادة ضبط كتلة البالة عن طريق التقدم والتراجع لأسطوانة تدوير البالة.
6) جميع الأسطوانات الرئيسية ، والأسطوانة الجانبية ، وأسطوانة الغطاء ، وأسطوانة تدوير البالات هي من أسطوانة مزدوجة ذات قضيب مكبس أحادي ، وهناك مكبس داخل أسطوانة مثبتة بمكون مانع للتسرب ، مما يجعل جسم الأسطوانة يتكون من غرف زيت أمامية وخلفية.عندما يعمل الزيت عالي الضغط على الغرفة الأمامية (الحجرة الخلفية) ، سيتم دفع المكبس وإجراء حركة متقدمة (حركة رجوع).تم تصميم منفذ الأسطوانة بغطاء توجيه يستخدم لدعم الموجهات وختم قضيب المكبس.
2. يتكون النظام الهيدروليكي من محطة ضخ بمحرك ، ومحطة صمام ، وخزان زيت وخط أنابيب ، إلخ.
3. يتكون النظام الكهربائي بشكل أساسي من دائرة بدء تشغيل المحرك وما إلى ذلك.
