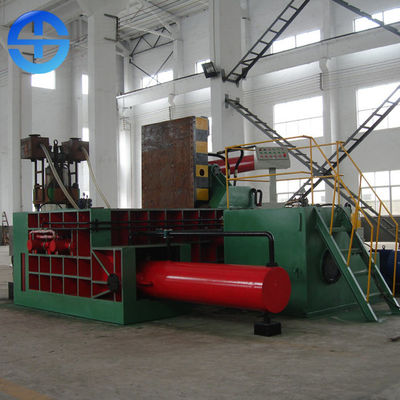

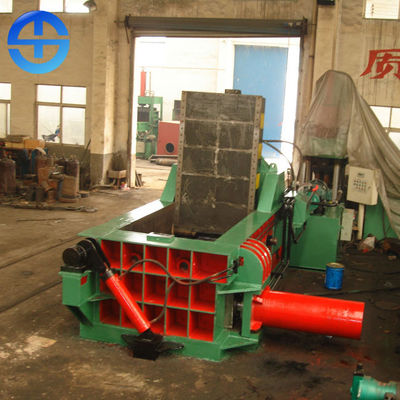

60-80 طن / يوم حجم بالة 500 * 500 مم آلة بالات المعدن
تطبيق آلة بالات المعادن
نطاق التطبيق: محطة إعادة تدوير النفايات ، مركز إعادة التدوير ، عملاء المؤسسات ، مصنع الصلب
المواد: حديد / صلب: حديد خردة ، مواد خفيفة ورقيقة ، خردة ، غلاف سيارة ، خردة ، دلو نفايات زيت ، هيكل دراجة ، رقائق مخرطة ، نجارة ، رقائق حديد ، رقائق فولاذية ، بلاط فولاذي ملون ، فولاذ مقاوم للصدأ.
خردة الألمنيوم: رقائق الألمنيوم ، نجارة الألمنيوم ، قطاعات الألومنيوم ، الأبواب والنوافذ ، العلب ، رقائق الألمنيوم ، سبائك الألومنيوم.
خردة النحاس: الأسلاك النحاسية ، الألواح النحاسية ، خردة النحاس ، نجارة النحاس ، الأسلاك النحاسية
ميزة آلة بالات المعدن
1. جميع الموديلات مدفوعة بالضغط الهيدروليكي ويمكن تشغيلها يدويًا أو التحكم فيها تلقائيًا بواسطة PLC.
2. طرق التدوير تشمل الدوران والدفع الجانبي والدفع للأمام والاختيار اليدوي.
3. تتوفر مجموعة متنوعة من النماذج: ضغط مختلف ، حجم صندوق المواد ، حجم وشكل الرزمة.
4. في حالة عدم وجود مصدر طاقة ، يمكن استخدام محرك الديزل كطاقة.
ملاحظة: يمكن تخصيص حجم صندوق المواد والبالة وفقًا للاحتياجات الفعلية للعملاء
الهيكل العام لآلة بالات المعدن
تتكون هذه الآلة من إطار ونظام هيدروليكي ونظام كهربائي.
1. تتكون الآلة الرئيسية من الإطار ، وغطاء الباب ، وأسطوانة الغطاء ، والأسطوانة الرئيسية ورأس الضغط الرئيسي ، والأسطوانة الجانبية ورأس الضغط الجانبي ، وأسطوانة تدوير البالات وآلة تدوير البالات ، إلخ.
1) يتكون الإطار من قاعدة ، ولوحات حائط يمين ويسار ، ولوحة غطاء ، وقوس أسطوانة رئيسي ، وإطار أسطوانة جانبي ، وما إلى ذلك. الصندوق المضغوط يتكون من قاعدة ، وألواح جدار يمين ويسار ، وغطاء الباب ، ورأس الضغط الرئيسي ، ورأس الضغط الجانبي و دوران اللوح وما إلى ذلك ، يتم تثبيت كل جزء (باستثناء دوران اللوحة) بلوحة بطانة مقاومة للتآكل من خلال الكربنة والتبريد.
2) غطاء الباب واسطوانة الغطاء.يجب أن يكون غطاء الباب مفصلاً بغطاء عمود الدوران على صفائح الجدار اليمنى واليسرى ، كما يجب توصيل أسطوانة الغطاء بمفصلة مع دعامة شعاع بواسطة دبوس ، ويجب توصيل شبشب غطاء الباب (يجب تثبيت الطرف المستدق في الطرف الأمامي) برأس قضيب المكبس من أسطوانة الغطاء ، تحت حركة أسطوانة الغطاء ، تم الانتهاء من إغلاق وفتح غطاء الباب ، في هذا الوقت ، يسري تأثير القفل المحكم والقفل الفضفاض.
3) الاسطوانة الرئيسية ورأس الضغط الرئيسي.يجب تثبيت الأسطوانة الرئيسية في الجزء السفلي من دعامة أسطوانة الغطاء ، ويجب توصيل رأس الضغط الرئيسي بقضيب المكبس للأسطوانة الرئيسية مع البرغي ، وتحت تأثير التقدم والتراجع للأسطوانة الرئيسية ، وانتهاء حركة الارتداد والعودة لكتلة البالة.
4) الاسطوانة الجانبية ورأس الضغط الجانبي.يجب تثبيت الأسطوانة الجانبية في الجزء السفلي من دعامة أسطوانة الغطاء ، ويجب توصيل رأس الضغط الجانبي بقضيب المكبس للأسطوانة الجانبية مع المسمار ، وتحت تأثير التقدم والتراجع للأسطوانة الجانبية ، والانتهاء من الضغط المسبق وعودة كتلة البالة.
5) اسطوانة تدوير البالة وآلية تدوير البالة.يجب تثبيت أسطوانة تدوير البالة وآلية تدوير البالة في مقابل الأسطوانة الرئيسية ، ويتم الانتهاء من عملية الدوران وإعادة ضبط كتلة البالة عن طريق التقدم والتراجع لأسطوانة تدوير البالة.
6) جميع الأسطوانات الرئيسية ، والأسطوانة الجانبية ، وأسطوانة الغطاء ، وأسطوانة تدوير البالة هي من أسطوانة مكبس أحادية مزدوجة الفعل ، وهناك مكبس داخل الأسطوانة مركب مع مكون مانع للتسرب ، مما يجعل جسم الأسطوانة يشكل غرف زيت أمامية وخلفية.عندما يعمل الزيت عالي الضغط على الغرفة الأمامية (الغرفة الخلفية) ، سيتم دفع المكبس وإجراء حركة متقدمة (حركة العودة).تم تصميم منفذ الأسطوانة بغطاء توجيه يستخدم لدعم الأدلة وختم قضيب المكبس.
2. يتكون النظام الهيدروليكي من محطة ضخ بمحرك ، ومحطة صمام ، وخزان زيت وخط أنابيب ، إلخ.
3. يتكون النظام الكهربائي بشكل أساسي من دائرة تشغيل المحرك وما إلى ذلك.
| نموذج | 2500 |
| الضغط الاسمي | 2500 كيلو نيوتن |
| قوة | 22kw + 22kw |
| مضخة | 160YCY14-1B |
| حجم صندوق المواد | 2000 * 1500 * 1000 مم |
| حجم بالة | 500 * 500 مم |
| وضع البالة | اقلب / دليل |
| كثافة البالة | ≥2200 كجم / م 3 |
| كفاءة الإنتاج | 60-80 طن / يوم |
